Roboter Medien- und Kabelführung
Durch die Nutzung der Medienführung werden pneumatische Schläuche und elektrische Kabel vom Roboterfuss zum Endeffektor zuverlässig geführt
Normaler Preis
€383,00
excl. VAT.
Mit der Medienführung ist es möglich, elektrische und pneumatische Leitungen sicher vom Fuß des Roboters bis zum Endeffektor / End-Of-Arm Tooling zu führen. Das Design ermöglicht lange Lebensdauer ohne Knicke und Verletzungen von Schläuchen und Kabeln in jeglicher Roboterposition.

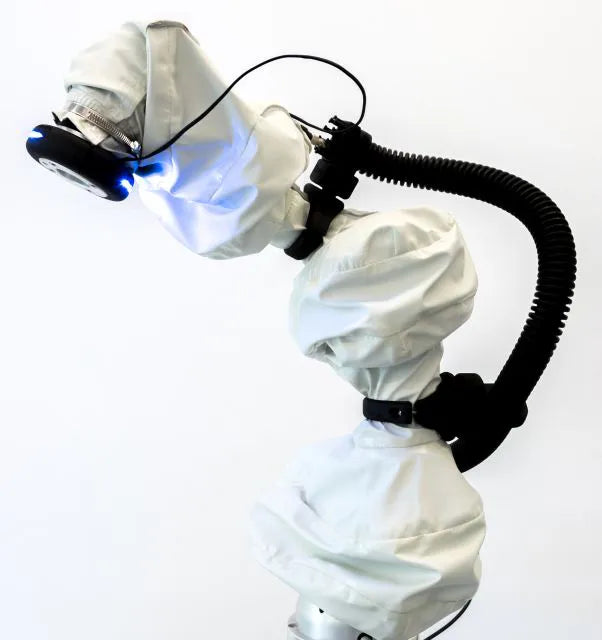

Anwendungsbeispiel
Komponenten der Medienführung
- Kugelgelagerte Schlauchhalterung für optimale Bewegungsfreiheit
- Feststehende Schlauchhalterung mit Abfangkamm zur Leitungszugentlastung
- Flexibler Schutzschlauch
Features & Benefits
- Mehrdimensional beweglich
- Hohe Zugkraftaufnahme durch besonderes „Trailer Prinzip“ (= Prinzip Kugel / Kugelpfanne)
- Hervorragende mechanische Eigenschaften – schlagfest, schmutzabweisend, robust, abriebfest und spänedicht
- Kleine Biegeradien und kleine Teilung – für einen platzsparenden Einbau
- Einfache Montage und Demontage
- Hohe Stabilität – durch außenliegende Anschläge, eindeutige Anschläge für Radius und Torsion
Optionen
Die Medienführung gibt es in verschiedenen Ausführungen für die Robotertypen: UR3/UR3e, UR5/UR5e, UR10/UR10e, UR16, UR20

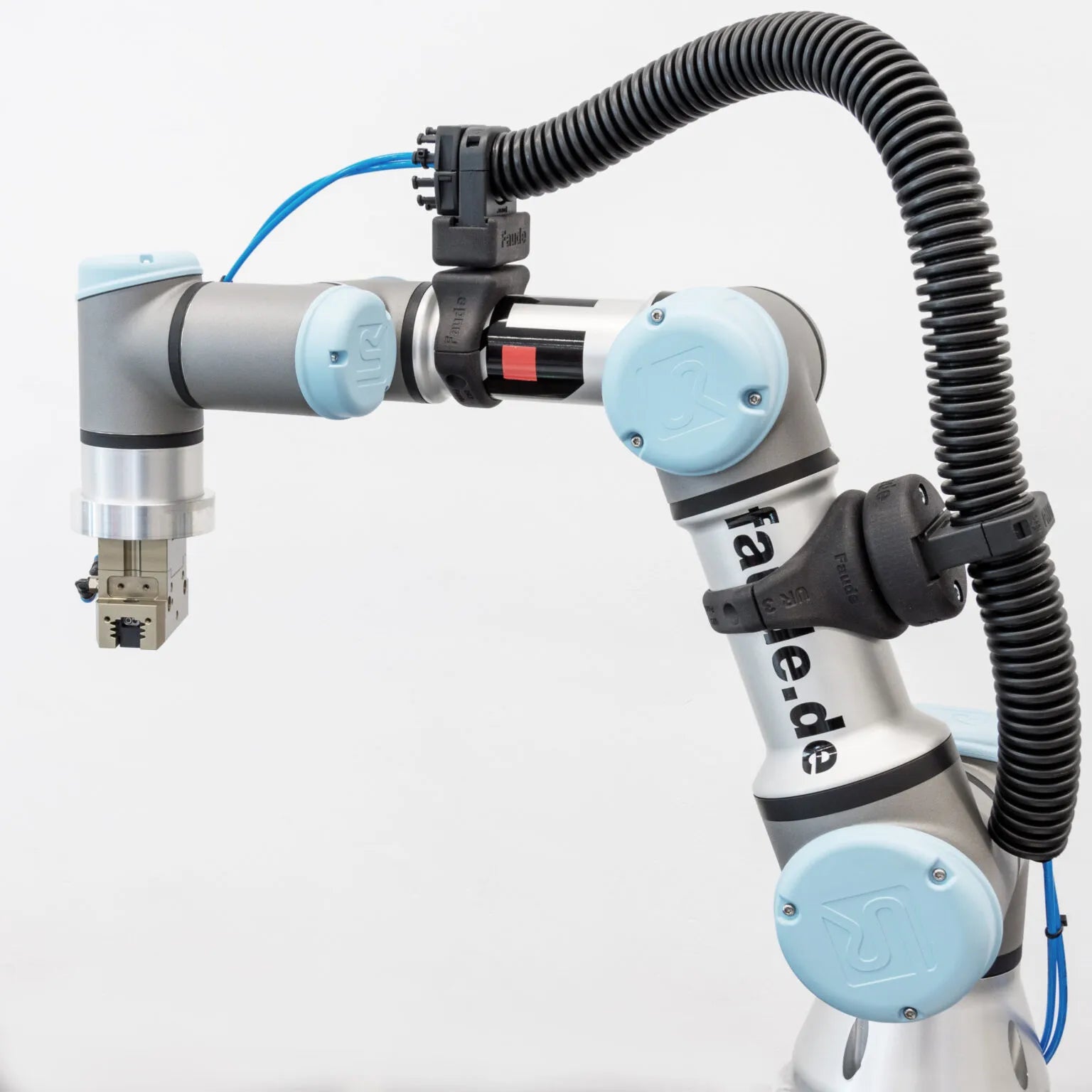

Medienführung UR3
- 1m Energieketten-Schutzschlauch
- 1x Halterung mit Drehgelenk
- 1x Halterung fest
- Halterung mit Kabelzugentlastung
- Halterung bis 145g
- Material: Polyamid (PA) schwarz

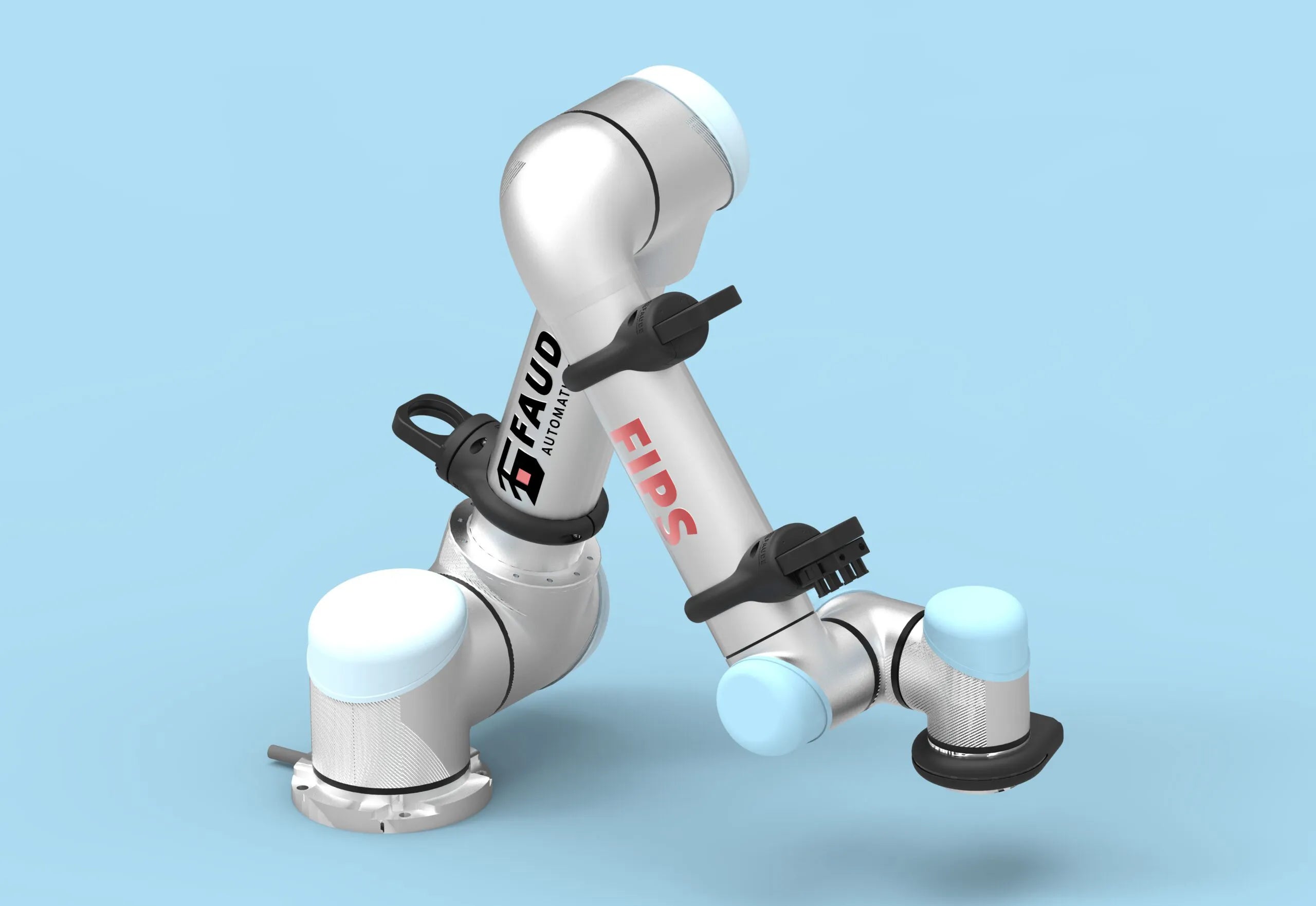

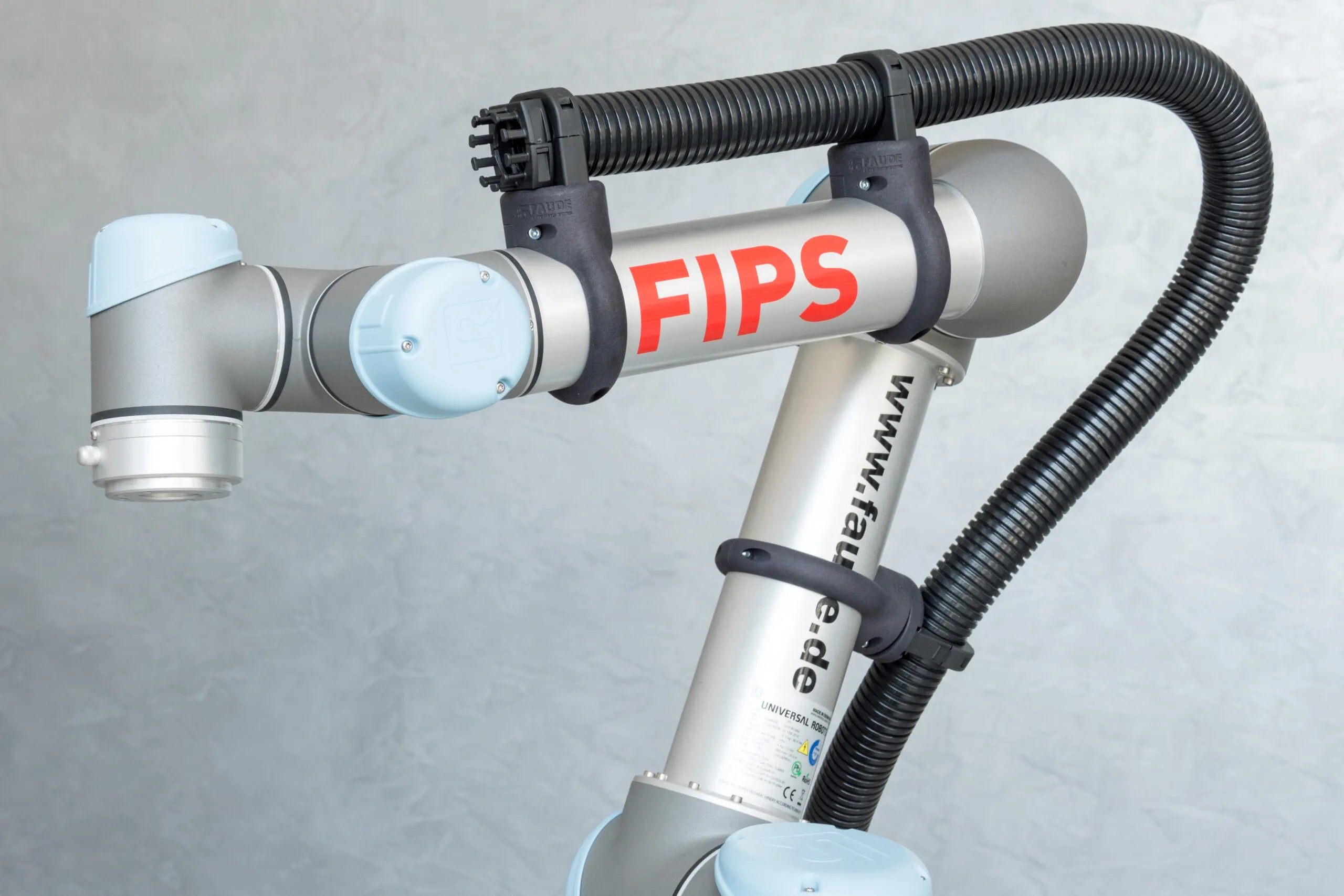

Medienführung UR5
- 2m Energieketten-Schutzschlauch
- 1x Halterung mit Drehgelenk
- 1x Halterung fest
- Halterung mit Kabelzugentlastung
- Halterung bis 210g
- Material: Polyamid (PA) schwarz
Medienführung UR10
- 2m Energieketten-Schutzschlauch
- 1x Halterung mit Drehgelenk
- 2x Halterung fest
- Halterung mit Kabelzugentlastung
- Halterung bis 210g
- Material: Polyamid (PA) schwarz
Spezifikationen für UR16, UR20 auf Anfrage.
